舉例子翅片管換熱器換熱面積的測算方法

日期：2020-12-02 01:24:25點擊：161

舉例子翅片管換熱器換熱面積的測算方法
翅片管的熱傳導基本原理用一般的圓鋼管(日光燈管)構成的換熱器，在許多狀況下，管外液體和管中液體對壁厚的換熱系數是不一樣的。說白了換熱系數，就是指企業換熱面積，企業溫度差(液體與壁面中間的溫度差)時的換熱量，它意味著液體和壁面中間的換熱工作能力的尺寸。翅片管換熱器的設計方案加工工藝中，一臺翅片管的換熱面積便是每根翅片管換熱面積的總數。知道翅片管的換熱面積，就能合理的清晰每臺翅片管換熱器的換熱面積為是多少。
舉例子翅片管換熱器換熱面積的測算方法：

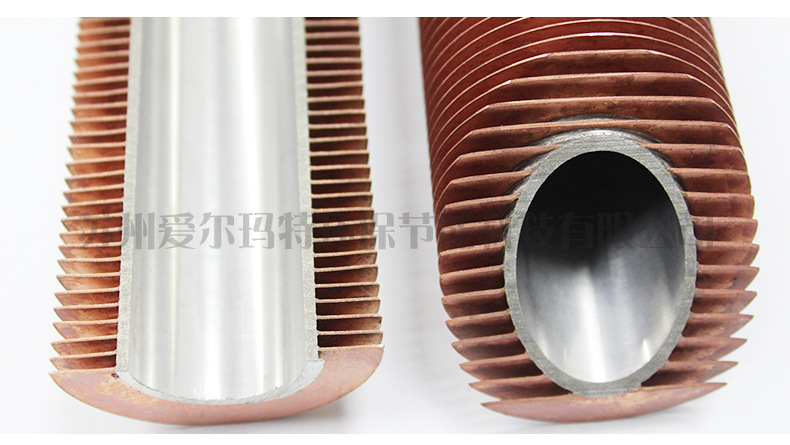

翅片管型號規格為：CPG(Φ25×2毫米/57/2.8/0.35)求每米翅片管的換熱面積?
解釋：

翅片管換熱器的總面積相當于翅片管的外露一部分面積+板翅式面積
翅片管外露一部分面積=3.14X0.026X(1000—(1000/2.8)X0.35)=0.071435㎡
板翅式一部分的面積=3.14X(0.0285?-0.013?)X357X2+3.14X0.057X0.125=1.4645125㎡
翅片管總的換熱面積=0.071435+1.4645125=1.536㎡/m.
即該型號規格翅片管的換熱面積為1.536㎡/米。
水在壁面上凝固時的換熱系數為：10000—20000w/(m2.℃)
水在壁面上燒開時的換熱系數為：5000—-10000——
流水經壁面時的換熱系數大概為：2000—10000——
氣體或煙塵流過壁面時的換熱系數為：20—80——
氣體當然熱對流時的換熱系數僅有：5—10——-
不難看出，液體與壁面中間的換熱工作能力的尺寸相距是很差距的。
